三极管驱动电路
除非继电器的驱动电流特别大，否则可以用一支晶体管来实现驱动，电路形式也以改成继电器驱动线包作为集电极负载更好。如果电路参数设置不对，那样的话在继电器吸合时R3要占用一定幅度的工作电压。继电器不吸合时又要耗费很大的电流。

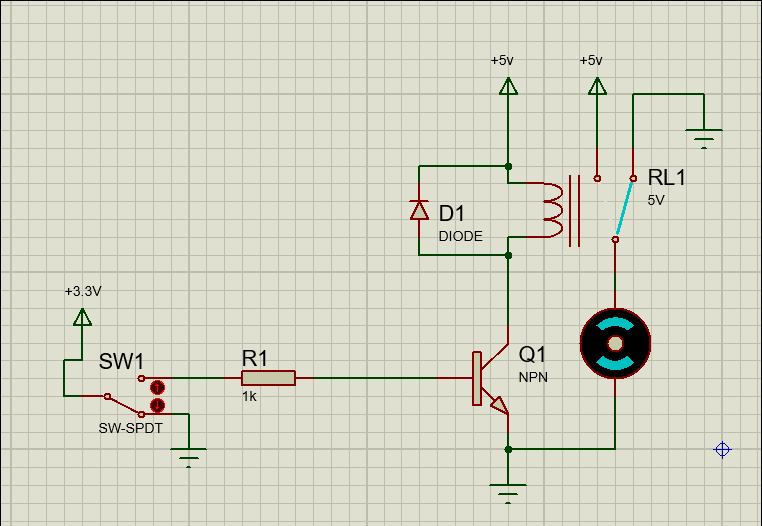

图中R1阻值的选择要根据晶体管的电流增益和继电器的驱动电流来计算。例如继电器的驱动电流为200mA，晶体管Q的电流增益为100，则R取值为100*（3.3V-0.7V）/200mA≤1.3kΩ。
二极管D是续流二极管，作用是在Q截止的短瞬间内给继电器驱动线包提供一个电流泄放通道，凡是继电器驱动电路都应设置续流二极管，因为继电器驱动线包相当于一个电感性元件，若没有续流二极管会在晶体管截止的瞬间产生感应高电压损坏电路中的其他元器件。
